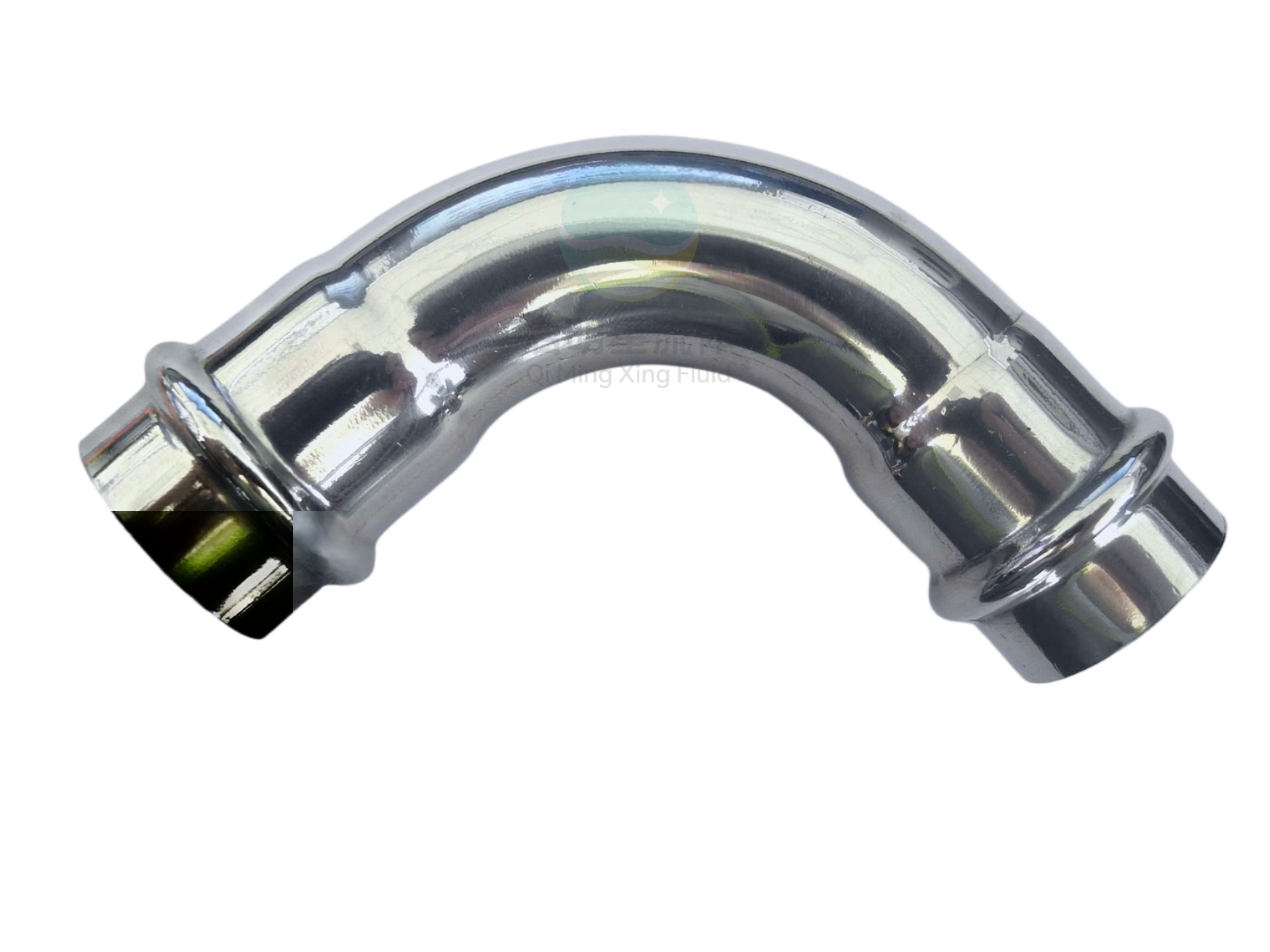

系列：不锈钢双卡压管件
材质：S30408 (304)/S31603 (316L)
尺寸范围：DN15-DN100
额定工作压力：液体=1.6MP、气体=0.8Mpa、燃气=O.4Mpa
工作范围：冷水、热水、直饮水、燃气、医用气体、工业气体输送等
工作温度：气体-40℃～80℃;水0℃～100℃
双卡压连接是依托不锈钢管刚性，通过专用压接工具对管道连接部位进行挤压变形，增大管材与管件间摩擦力，从而实现可靠抱紧与密封的连接技术。
安装时需先将管材端部插入带 O 型密封圈的管件承口，再通过专用工具强行挤压，使管件与插入的管材由圆形变为六方形。变形后，管材与管件的接触面积增加、摩擦力显著增大，实现稳固抱紧；同时 O 型密封圈受挤压产生弹性变形，在连接部位形成严密密封，保障连接的密封性与安全性。
《不锈钢卡压式管件组件》GB/T 19228.1-2011
《薄壁不锈钢卡压式和沟槽管件》CJ/T 152-2016
《燃气输送用不锈钢管双卡压式管件》CJ/T 466-2014
规格参数
单位：mm |
国标 |
欧标 |
||
规格型号 |
外径 |
壁厚 |
外径 |
壁厚 |
DN15 |
16 |
0.6/0.8/1.0 |
18 |
0.8/1.0 |
DN20 |
20 |
0.8/1.0/1.2 |
22 |
0.8/1.0/1.2 |
DN25 |
25.4 |
0.8/1.0/1.2 |
28 |
0.8/1.0/1.2 |
DN32 |
32 |
0.8/1.0/1.2 |
35 |
1.0/1.2/1.5 |
DN40 |
40 |
1.0/1.2/1.5 |
42 |
1.0/1.2/1.5 |
DN50 |
50.8 |
1.0/1.2/1.5 |
54 |
1.0/1.2/1.5 |
DN60 |
63.5 |
1.0/1.2/1.5 |
/ |
/ |
DN65 |
76.1 |
1.2/1.5/2.0 |
76.1 |
1.2/1.5/2.0 |
DN80 |
88.9 |
1.2/1.5/2.0 |
88.9 |
1.2/1.5/2.0 |
DN100 |
101.6 |
1.5/2.0 |
108 |
1.5/2.0 |
DN80 |
88.9 |
1.2/1.5/2.0 |
88.9 |
1.2/1.5/2.0 |
DN100 |
101.6 |
1.5/2.0 |
108 |
1.5/2.0 |
DN125 |
133 |
2.0/2.5 |
/ |
/ |
DN150 |
159 |
2.0/2.5 |
/ |
/ |
DN200 |
219 |
2.5/3.0 |
/ |
/ |
DN250 |
273 |
3.0/4.0 |
/ |
/ |
DN300 |
325 |
3.0/4.0 |
/ |
/ |
