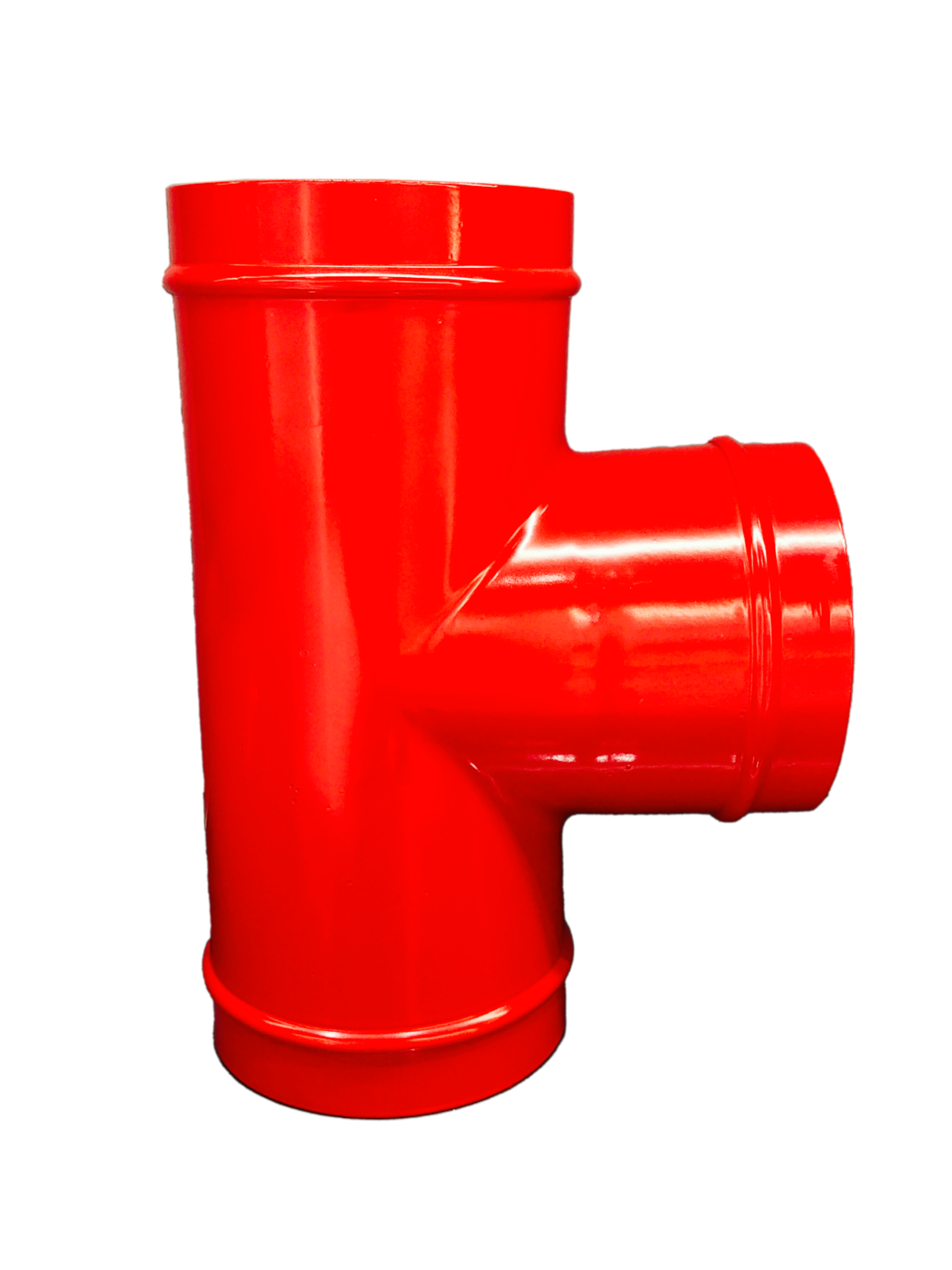

系列：碳钢抱箍式管件
材质：Q235B焊接碳钢钢管
尺寸范围：DN65-DN300
额定工作压力：液体=1.6MPa、气体=0.8Mpa、燃气=O.4Mpa
工作范围：消防、供热、压缩空气等
工作温度：气体-30℃～120℃;水0℃～100℃
凸管抱箍连接是一种通过在钢管端部外凸成型，再以抱箍组件实现锁紧密封的先进连接技术。该方式无需滚槽或焊接，通过机械抱箍与密封圈的配合，实现快速装配与可靠密封。凸管抱箍连接尤其适用于中大口径管道系统，具有安装便捷、维护简易、抗震性能优异等特点，正逐步成为取代传统焊接与沟槽连接的创新型管道连接方式。
CJ/T433-2013 《压接式碳钢连接管材及管件》
GB/T27891-2011 《碳钢卡压式管件》
GB/T5135.20-2010 《自动喷水灭火系统 第20部分：涂覆钢管》
GB/T 5135.11-2006 《自动喷水灭火系统 第11部分：沟槽式管接件》
GB/T 5720-2008 《O型橡胶密封圈试验方法》
CB/T3366-1998 《钢管涂塑技术要求》
GB/T 241-2007 《金属管液压试验方法》
GB 50016-2018 《建筑设计防火规范》
GB 50974-2014 《消防给水及消火栓系统技术规范》
GB 50242-2002 《建筑给水排水及采暖工程施工质量验收规范》
T/CECS 1819-2025 《消防用镀锌镍钢管管道工程技术规程》
GB 50048-2017《自动喷水灭火系统设计规范》
规格参数
公称通径 | 尺寸 | 外径(mm) | |||||||
L | L1 | L2 | L3 | L4 | A | B | D | ||
DN65 |
|
|
|
|
|
|
|
| 76.1 |
DN80 |
|
|
|
|
|
|
|
| 88.9 |
DN100 |
|
|
|
|
|
|
|
| 101.6 |
DN125 |
|
|
|
|
|
|
|
| 133 |
DN150 |
|
|
|
|
|
|
|
| 159 |
DN200 |
|
|
|
|
|
|
|
| 219 |
DN250 |
|
|
|
|
|
|
|
| 273 |
DN300 |
|
|
|
|
|
|
|
| 325 |
